Насосы для высокотемпературных применений

При проектировании насоса, используемого для высокотемпературных жидкостей, необходимо учитывать множество моментов, а также соответствующие стандарты и производителя насоса, которые должны быть проконсультированы и получить всю необходимую информацию по применению. С точки зрения стандартов, ANSI/HI 14.3 «Ротодинамические насосы для проектирования и применения» Института гидравлики содержит общие рекомендации по проектированию, а опубликованный Американским институтом нефти (API) API 610 «Центробежные насосы для нефтяной, нефтехимической и газовой промышленности» содержит минимальные требования к проектированию насосов, используемых в указанных отраслях, которые часто включают повышенные температуры жидкости.

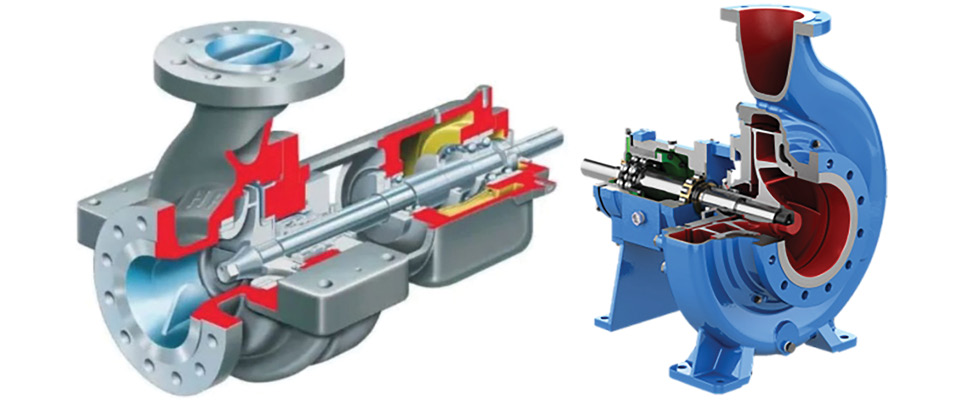

Распространенной конструктивной особенностью, часто замечаемой в высокотемпературных насосных применениях, является корпус насоса, установленный по осевой линии. В стандартной номенклатуре это типы OH2 для консольных насосов и BB2, BB3, BB4 и BB5 для насосов с двумя подшипниками. Корпус насоса, установленный по осевой линии, обеспечивает равномерное тепловое расширение, что ограничивает влияние теплового расширения на несоосность муфты и зазоры между неподвижными и вращающимися частями.

В дополнение к ранее упомянутым стандартам Американское общество инженеров-механиков (ASME) опубликовало спецификацию ASME B73.1 для горизонтальных центробежных насосов с торцевым всасыванием для химических процессов. Обратите внимание, что ASME B73.1 ориентирован на стандартизацию типов насосов с креплением на лапах (OH1), которые не идеальны для высоких температур. Однако в спецификации указано: «Насосы должны быть доступны для температур до 500 F». Она дает указания о том, что могут потребоваться другие модификации, а также рекомендует, чтобы для работы при температуре выше 350 F были доступны осевое крепление и охлаждение масляного поддона.
