Рассадки

СКАЧАТЬ PDF
  Contact Now
Seatings.pdf417.77 KB
Преимущество продукта

Рассадки

Информация о продукте

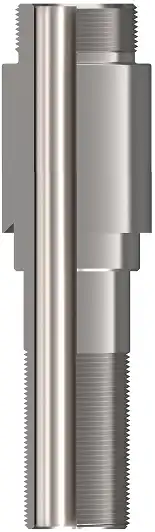

S11 - Место Mandrel, Кубок

Стандартная часть для сборки опоры чаши насоса стержня.

Часть Но.

Номер API

Фото

S11-20 (XX)-N

S11-20


S11-25(XX)-N

S11-25

S11-30 (XX)-N

S11-30

S12 -Кубок по сидению

Кожаная чаша является стандартной частью сборки опоры кожаной чаши испытательного насоса стержня. Материал доступен в нейлоне или композите в зависимости от условий.

Часть Но.

Номер API

Фото

S12-20 (XX)

S12-20


S12-25 (XX)

S12-25

S12-30 (XX)

S12-30

S13 - Кольцо Кубка По сидению

Кожаная чаша поддержки сборки стандартных частей.

Часть Но.

Номер API

Фото

S13-20 (XX)

S13-20


S13-25 (XX)

S13-25

S13-30 (XX)

S13-30

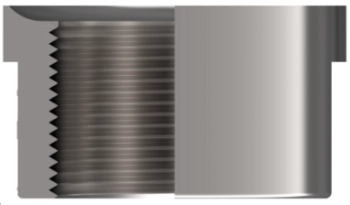

S14 -Кубок Сидя орех

Кожаная чаша поддержки сборки стандартных частей.

Часть Но.

Номер API

Фото

S14-20 (XX)

S14-20


S14-25 (XX)

S14-25

S14-30 (XX)

S14-30

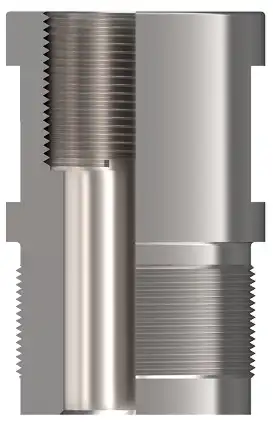

S15 -Сидение Кубок Бушинг, Топ Якорь

Разъем поддержки кожаной чаши соединен с нижней частью опоры кожаной чаши, нижняя часть которой соединена с бочкой насоса или вытянутый воротник.

Часть Но.

Номер API

Фото

S15-20-125(XX)

S15-20-125


S15-20 (XX)

S15-20

S15-25 (XX)

S15-25

S15-30 (XX)

S15-30

S16 - Соединение сидений, Нижний Якорь

Нижняя поддержка уменьшая разъем подключен к нижней части сборки поддержки чаши. Нижняя часть может быть соединена с трубкой экрана и другими устройствами.

Часть Но.

Номер API

Фото

S16-15 (XX)

S16-15


S16-20 (XX)

S16-20

S16-25 (XX)

S16-25

S16-30 (XX)

S16-30

S17 - Место Mandrel, Кубок

Стандартная часть для сборки поддержки чаши насоса трубки.

Часть Но.

Номер API

Фото

S17-20 (XX)

S17-20


S17-25 (XX)

S17-25

S17-30 (XX)

S17-30

S18 -Кубок по сидению

Кожаная чаша является стандартной частью для сборки опоры кожаной чаши трубного испытательного насоса. Материал доступен в нейлоне или композите в зависимости от условий.

Часть Но.

Номер API

Фото

S18-20 (XX)

S18-20


S18-25 (XX)

S18-25

S18-30 (XX)

S18-30

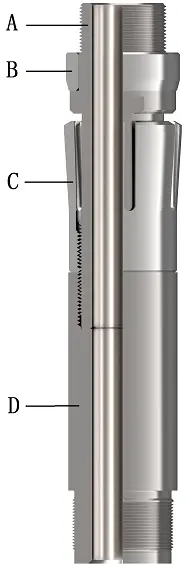

S21 - Сборка сидений, механический верхний замок

Механическая сборка поддержки верхней блокировки соответствует механической верхней сборке поддержки блокировки N14 для фиксации кузова насоса стержня.

Часть Но.

В

B

C

D

E

Фото

S21-20-125 (XX)

Сталь/сплавная сталь

/Ни-Ку сталь

Латунь

/Нержавеющая сталь

Сплавная сталь

/Весенняя сталь

Сталь/сплавная сталь

/Ни-Ку сталь

Сталь/сплавная сталь

/Ни-Ку сталь


S21-20 (XX)

S21-25 (XX)

S21-30 (XX)

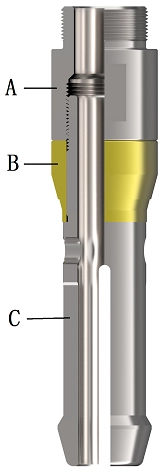

S22 - Сборка сидений, механический нижний замок

Механическая нижняя сборка опоры блокировки и N12 механического нижнего опорного соединения для завершения тела стержня насоса или трубы насос фиксации клапана сборки фиксации устройства.

Часть Но.

В

B

C

Фото

S22-15 (XX)

Сплавная сталь/весенняя сталь

Латунь/нержавеющая сталь

Сталь/сплавная сталь

/Ни-Ку сплав


S22-20 (XX)

S22-25 (XX)

S22-30 (XX)

Примечание:

1)"XX" является символом идентификации материалов; осуществлять в соответствии с идентификационный символ.

2) Составной материал может быть выбран в соответствии с информацией о состоянии.

1. Насос материал для сидения Ассамблеи

Идентификации

Символ

Описание

Базовая твердость ядра

Базовый материал

Базовый материал Минимальная прочность доходности MPa(ksi)

A1

Стали

90HRB-23HRC

UNS G10XX0

34550

A2

Низкий сплав стали

90HRB-23HRC

UNS G41XX0

34550

A3

Низкий сплав стали

90HRB-23HRC

UNS G86XX0

34550

A4

Сплав Ни-Ку

83HRB-23HRC

UNS N04400

34550

C5

Латунь

60HRB-90HRB

UNS C46400

27640

C6

Нержавеющая сталь

79HRB-23HRC

UNS S30400

24135



2. Насос материал для чашки



Идентификации

Символ

Описание

Базовая твердость ядра

Базовый материал

Устойчивость к температуре

A1

Нейлон

Берег D65-92

Нейлон

90

A2

Ptfe

Берег D65-92

Ptfe

220

A3

Заглянуть

Берег D65-92

Заглянуть

180
